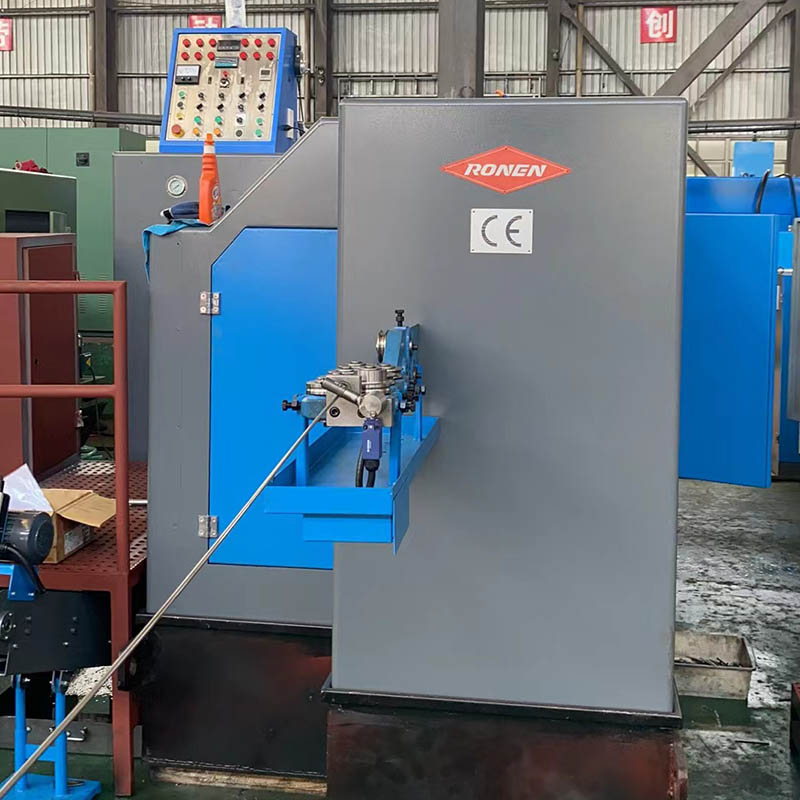

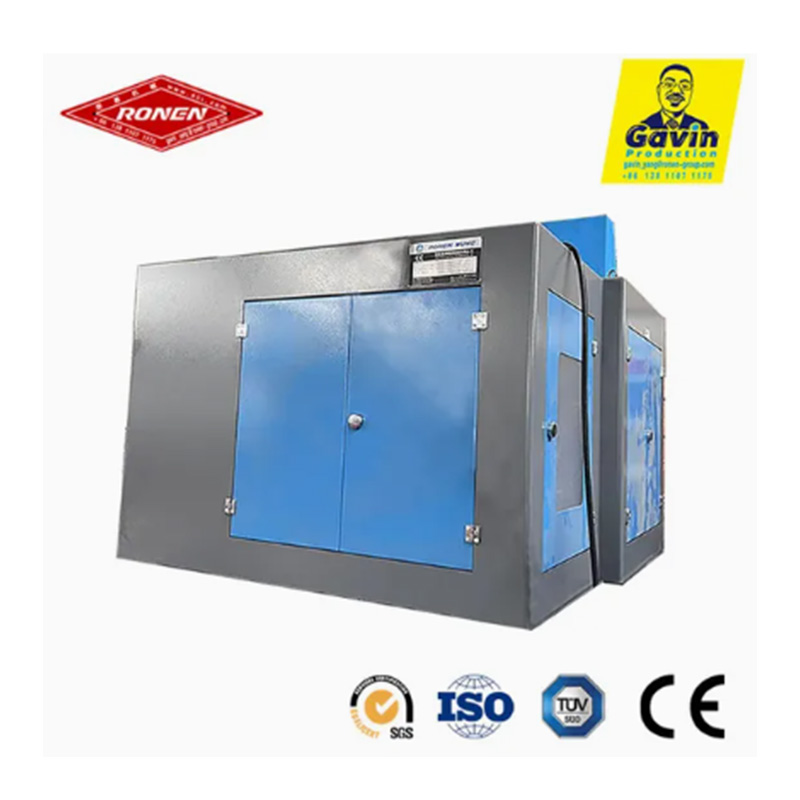

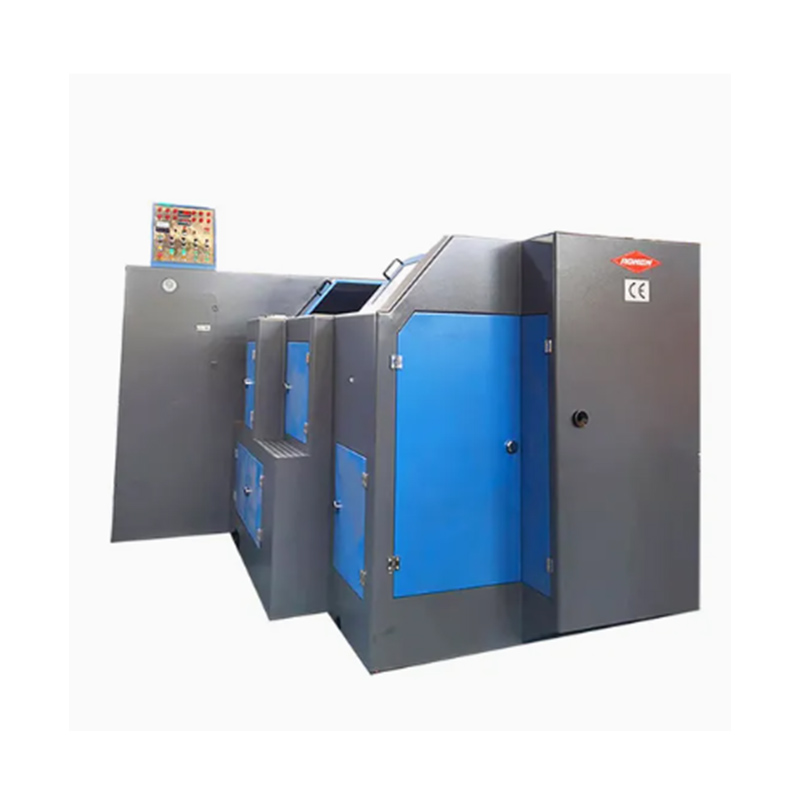

يشكل قالب Ronen®3 Die 3 Station Bolt Form البرغي الفارغ في ثلاث خطوات: يقوم القالب الأول بتمديد السلك، والقالب الثاني يشكل الرأس، والقالب الثالث يقوم بتقليم الأجزاء الزائدة. بمجرد ضبط أبعاد القالب، ستعمل الماكينة تلقائيًا، وهي ميزة أساسية تساعد الشركات المصنعة على تعزيز كفاءة الإنتاج وضمان جودة الترباس المتسقة.
يستخدم 3 Die 3 Station Bolt Form ثلاث مجموعات من القوالب وثلاث محطات عمل متتالية لبثق السلك المعدني على البارد في فراغات الترباس. السرعة معتدلة ومناسبة للمصانع ذات الطلبيات المتوسطة وتلك التي لديها متطلبات محددة للجودة.
إن 3 Die 3 Station Bolt Form عبارة عن آلة ذات رأس بارد تقوم بتشكيل رؤوس البراغي من خلال ثلاث عمليات متميزة. يتم نقل فراغات الأسلاك المقطوعة على التوالي من خلال ثلاثة قوالب مختلفة. في كل محطة، تؤثر لكمة معينة على الفراغ، وتتجه تدريجيًا وتشكله. يمكن للعملية المكونة من ثلاث خطوات أن تنتج رؤوس مسامير ذات هيكل كامل وشكل جيد.
في المحطة الأولى من 3 Die 3 Station Bolt Form، يتم ضغط الفراغات المقطوعة بواسطة المثقاب. يؤدي هذا الضغط الأولي إلى بدء عملية الخلط، حيث يجمع المعدن في أحد طرفي الفراغ. وهي تشكل شكلاً دائريًا أساسيًا جاهزًا، تمهيدًا للتشكيل الأكثر دقة في المحطات اللاحقة. هذه المرحلة حاسمة للتدفق الطبيعي للمعدن.
المحطة الثالثة والأخيرة لصانع بولت هي حيث تقوم لكمة المعالجة الدقيقة بإجبار المعدن على ملء تجويف القالب الدقيق بالكامل. سيؤدي ذلك إلى الحصول على رأس ملولب بأبعاد كاملة وميزات مميزة، مثل الشكل الكامل للرأس السداسي أو رأس الغسالة.
| نموذج | وحدة | آر إن بي إف-63 إس | آر إن بي إف-83 إس | RNBF-83SL | RNBF-103S | RNBF-103L | آر إن بي إف-133 إس | RNBF-133SL | RNBF-133L |
| محطة تزوير | لا. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| قوة تزوير | كغف | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| الحد الأقصى للقطع ضياء | مم | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| الحد الأقصى لطول القطع | مم | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| معدل التفوق | جهاز كمبيوتر شخصى / دقيقة | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O. السكتة الدماغية | مم | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K. O. السكتة الدماغية | مم | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| السكتة الدماغية الرئيسية | مم | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| قوة المحرك الرئيسي | كيلوواط | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| يخفت عموما.من قطع يموت | مم | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| عموما يخفت.من لكمة يموت | مم | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| يخفت بشكل عام.من القالب الرئيسي | مم | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| يموت الملعب | مم | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| الوزن التقريبي | طن | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| ينطبق ضياء الترباس | مم | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| طول عرقوب فارغة | مم | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| يخفت عموما | مم | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
ميزة 3 Die 3 Station Bolt Form هي أن القوالب مستقلة وأن عملية التصحيح بسيطة. يتم تركيب المجموعات الثلاث من القوالب بشكل منفصل. إذا أصبح أي منها مهترئًا، فقط استبدلها بمفردها. يمكن تعديل الضغط في كل محطة عمل على حدة. جسم الآلة ليس ثقيلًا، وأرضية الورشة العادية لا تحتاج إلى أن يتم تحويلها إلى أساس.
