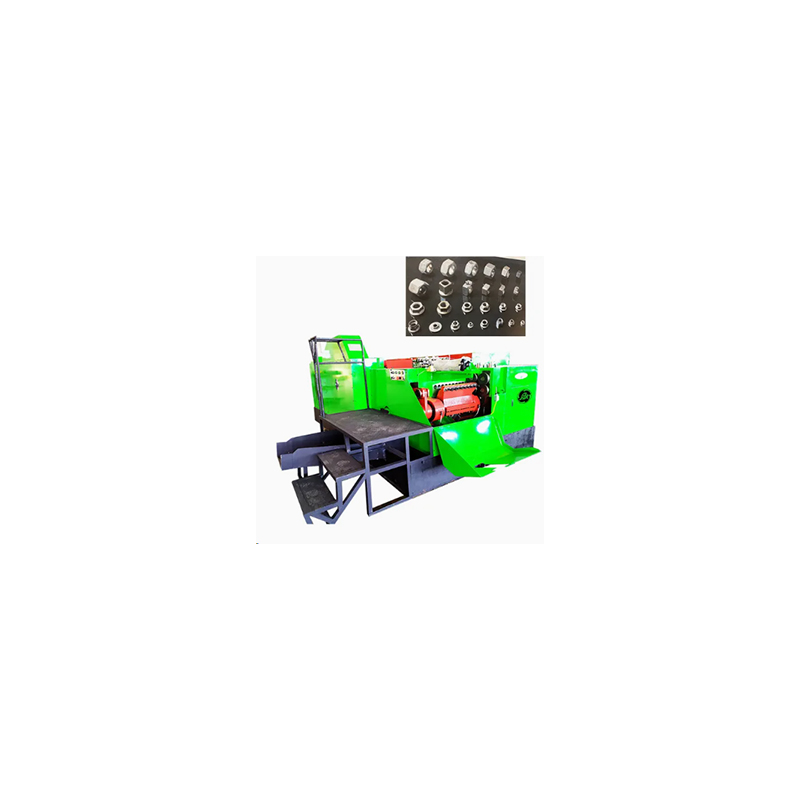

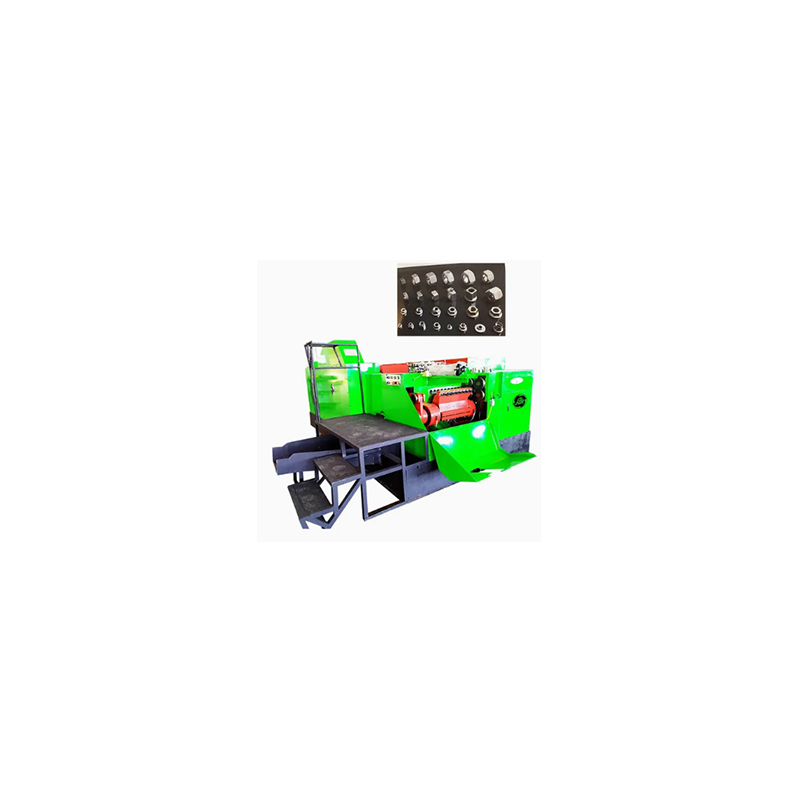

يشكل آلة تشكيل Nut Ronen® Flange ، وهو حل موثوق للمصنعين ، الفراغ المعدني في صامد شفة. يضغط على المادة الفارغة في وقت واحد لتشكيل الخيوط الداخلية للشفة والجوز. بالنسبة للمصنعين ، كل ما عليك فعله هو تحميل المواد الخام ، وتعيين الأبعاد ، وسوف يكمل عملية التشكيل - تبسيط سير عمل الإنتاج بشكل كبير.
تم تصميم آلة تشكيل الجوز الحافة خصيصًا لمعالجة الأسلاك المعدنية في صواميل شفة. يمكن للآلة في وقت واحد تنبؤ كل من حافة الحلقة ورأس سداسي للجوز في وقت واحد. تتراوح المواصفات المتاحة لـ Flange Nuts من M4 إلى M20.
آلة تشكيل الجوز الحافة عبارة عن آلة بثق باردة مصممة خصيصًا لتصنيع صواميل الحافة. يستخدم الأسلاك الفولاذية ، ويقطعها في الفراغات ، ثم يستخدم سلسلة من القوالب واللكمات لأداء تشكيل البرد على المكسرات. تشكل هذه العملية حشية متكاملة تشبه الحافة في الجزء السفلي من الجوز ، وتثقب ثقب الأوسط تلقائيًا دون الحاجة إلى تسخين المادة.
تبدأ آلة تشكيل الجوز شفة مع ملف. تقوم آلة الاسترخاء بتغذية السلك في آلية الاستقامة للقضاء على أي انحناءات. بعد ذلك ، تقوم آلة القطع الدقيقة بقطع السلك المستقر في فراغات بطول معين. يعد حجم الفراغ أمرًا بالغ الأهمية لأنه يجب أن يحتوي على ما يكفي من المعدن لتشكيل الجسم السداسي للجوز وجزء الحافة الأوسع.
مرحلة رئيسية في تشغيل الجهاز هي تشكيل الحافة. تضغط اللكمة على الفراغ في تجويف القالب أوسع من القسم السداسي. هذا يؤدي إلى تحريك المعدن شعاعيًا للخارج ، مما يشكل سطحًا دائريًا مسطحًا في أسفل الجوز. يتم التحكم في قطر وسمك الحافة بواسطة تصميم القالب.
| مواصفة | وحدة | 11 ب | 14 ب | 17 ب | 19 ب | 24 ب | 27B | 30 ب | 33B | 36B | 41 ب |
| محطة تزوير | N0. | 6S/7S | 6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
| ماكس قطع ديا | مم | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| طول الركل | مم | 20/30/40 | 20/30/40 | 24/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| يموت الملعب | مم | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| تزوير القوة | طن | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| حجم الإنتاج |
|
M3-M6 | M6-M10 | M8-M12 | M8-M14 | M10-M18 | M12-M18 | M14-M20 | M16-M22 | M18-M24 | M20-M27 |
| الإخراج | دقيقة/أجهزة الكمبيوتر | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| المحرك الرئيسي | HP | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| محرك التشحيم | HP | 1.5 | 1.5 | 1.5 | 1.5+3 | 1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
| زيوت التشحيم | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| تقريبا الوزن | طن | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
ميزة آلة تشكيل الجوز الشفة هي تصميم العفن المبتكر. يحتوي القالب على أخاديد مصممة خصيصًا تقابل حافة الحافة ، والتي تتيح التحكم الدقيق في سمك وقطر حافة الحافة أثناء عملية البثق. يمكن ضبط قوة البثق في الجهاز ، وتغذية ثابتة ، والخطأ في طول قطع السلك صغير.
