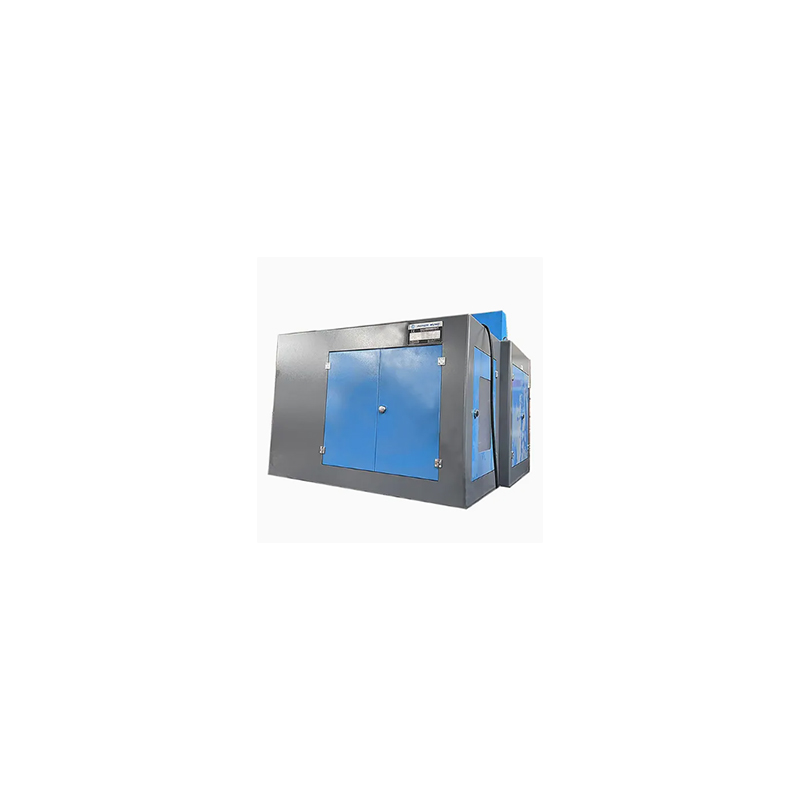

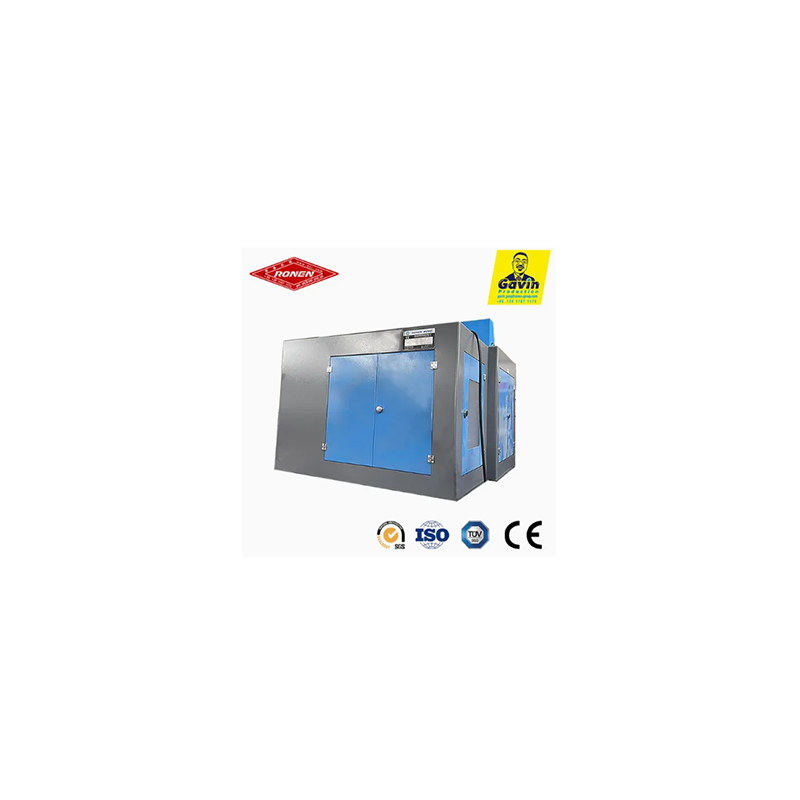

يُفضل العديد من الشركات المصنعة جهاز Ronen® High Speed Bolt Form. يمكنه تحويل الأسلاك المعدنية بسرعة إلى فراغات الترباس. إنه يكمل تشكيل رأس الترباس وتشطيب قضيب العمود دفعة واحدة. كل ما عليك فعله هو تحميل السلك، وتعيين الحجم، وستعمل الآلة بثبات دون توقفات متكررة.
تم تصميم أداة تشكيل البراغي عالية السرعة خصيصًا للمعالجة السريعة لفراغات البراغي. أولاً، قم بتصويب وقطع السلك المعدني. بعد ذلك، باستخدام مجموعات متعددة من القوالب، قم ببثق رأس وعمود المزلاج بشكل مستمر. العملية برمتها مؤتمتة بالكامل.
إن آلة تشكيل البراغي عالية السرعة عبارة عن آلة ذات رأس بارد مصممة خصيصًا لتحقيق أقصى قدر من الإنتاج. وظائفها الأساسية هي نفس وظائف آلة التوجيه القياسية - قطع الأسلاك وتشكيل رؤوس البراغي - ولكن تم تحسينها لسرعة الدورة. هدف التصميم الرئيسي هو إنتاج عدد كبير من مسامير الرأس الفارغة في الدقيقة، مما يجعلها مناسبة للإنتاج الضخم.
تتميز الماكينة بإطار أثقل وأكثر قوة وعمود مرفقي أكثر متانة لتحمل الضغط العالي الناتج عن التشغيل السريع. تم تصميم نظام القيادة مع وضع التصميم المتوازن في الاعتبار، مما يؤدي إلى الحد الأدنى من الاهتزاز عند السرعات العالية. يسمح هيكلها القوي للماكينة بالعمل بشكل موثوق وموثوق بأقصى سرعة دورة محددة دون التعرض لخطر التآكل المفرط أو العطل.
إحدى الميزات الرئيسية لأداة تشكيل البراغي عالية السرعة هي آلية النقل السريعة والدقيقة. يهدف تصميم الأصابع أو المشابك المستخدمة لتحريك الفراغات المزلاج بين المحطات الرئيسية المختلفة إلى تحقيق الحد الأدنى من الحركة وبدء التشغيل السريع. يعد توقيت الإرسال أمرًا بالغ الأهمية لتحقيق تشغيل عالي السرعة، حيث أن أي تأخير بين المحطات سيحد من الإنتاجية الإجمالية.
| نموذج | وحدة | آر إن بي إف-63 إس | آر إن بي إف-83 إس | آر إن بي إف-83 إسL | RNBF-103S | RNBF-103L | آر إن بي إف-133 إس | آر إن بي إف-133 إسL | RNBF-133L |
| محطة تزوير | لا. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| قوة تزوير | كغف | 35000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| الحد الأقصى للقطع ضياء | مم |
Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| الحد الأقصى لطول القطع | مم | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| معدل الإخراج | جهاز كمبيوتر شخصى / دقيقة | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O. السكتة الدماغية | مم | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K. O. السكتة الدماغية | مم | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| السكتة الدماغية الرئيسية | مم | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| قوة المحرك الرئيسي | كيلوواط | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| يخفت عموما.من قطع يموت | مم |
Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| عموما يخفت.من لكمة يموت | مم |
Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| يخفت بشكل عام.من القالب الرئيسي | مم |
Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| يموت الملعب | مم | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| الوزن التقريبي | طن | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| ينطبق ضياء الترباس | مم | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
8-12.7 |
8-12.7 |
| طول عرقوب فارغة | مم | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| يخفت عموما | مم | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
الملامح الرئيسية لأداة تشكيل البراغي عالية السرعة هي التبديل السريع للقالب والثبات العالي. الجسم مصنوع من الحديد الزهر السميك. أثناء التشغيل بسرعة عالية، فإنه يسبب اهتزازًا قليلًا ولن يتسبب في تشويه رأس البرغي بسبب الاهتزاز. التأكد من أن وزن وحجم كل قطعة من المواد موحدان، بحيث لا تكون هناك حاجة إلى مزيد من التعديلات أثناء المعالجة اللاحقة للخيوط.
