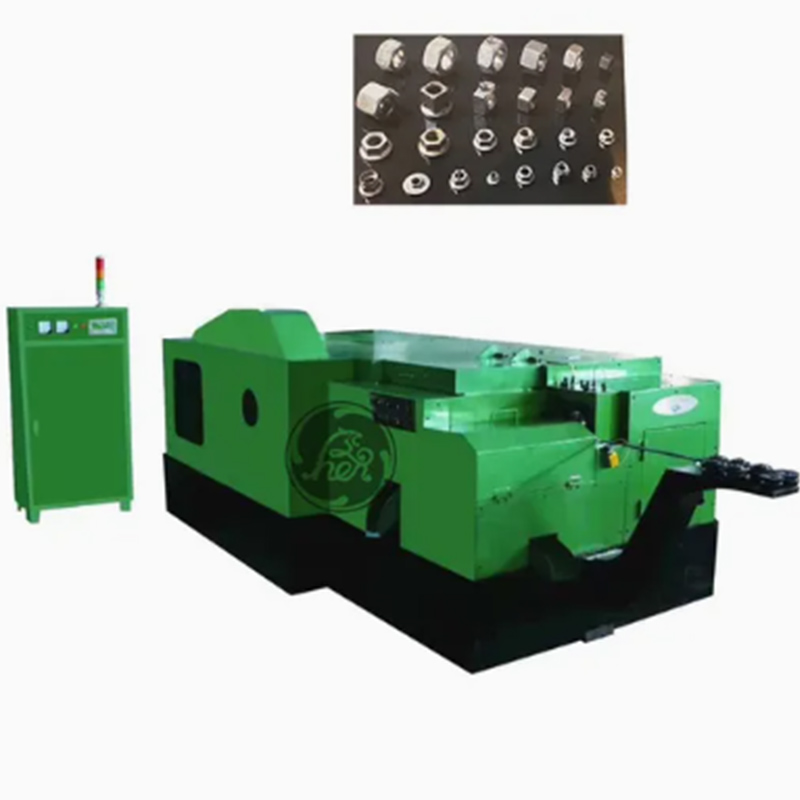

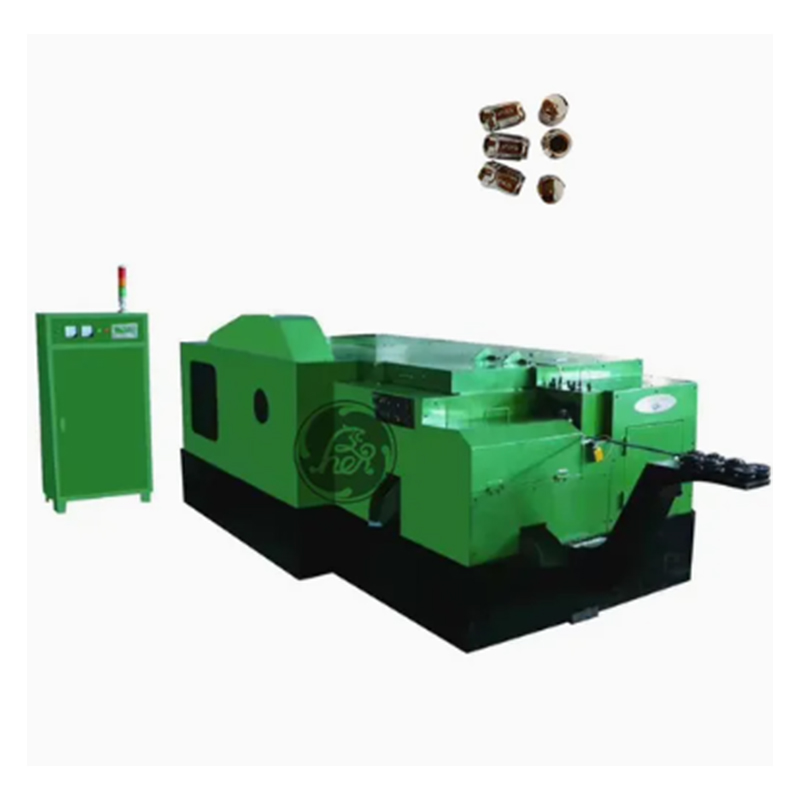

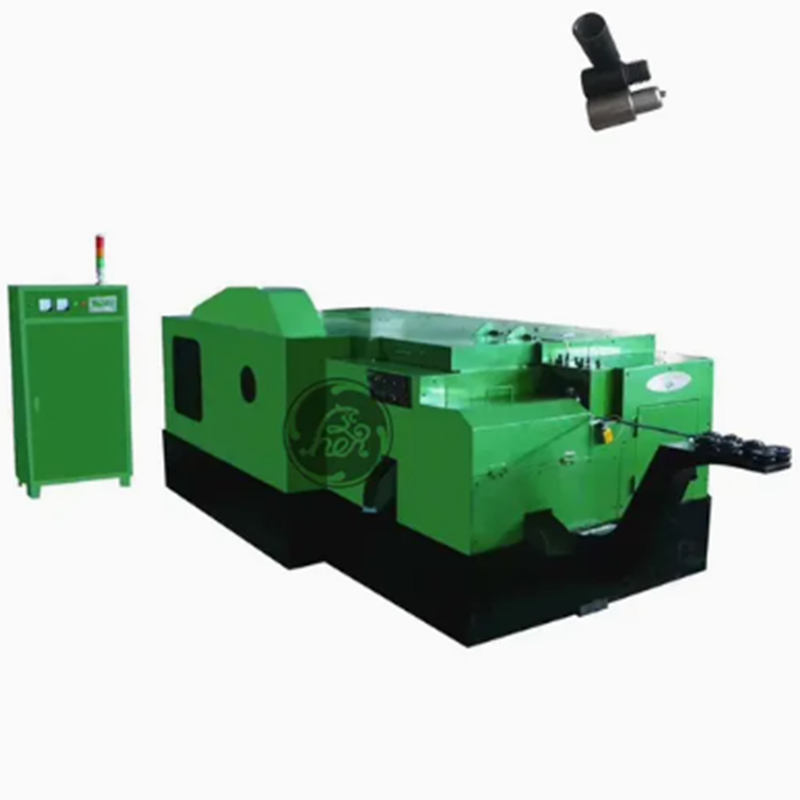

آلة التشكيل على البارد للصامولة ذات 6 قوالب و6 أدناه من قبل الشركة المصنعة Ronen® تكمل تشكيل الصمولة الفارغة من خلال ست عمليات تزوير في ست خطوات: قطع الأسلاك، والتقليب، والتشكيل السداسي، واللكم، وتشذيب الحواف، والتحجيم النهائي. السلك لا يحتاج إلى تسخين، وبالتالي توفير الطاقة.

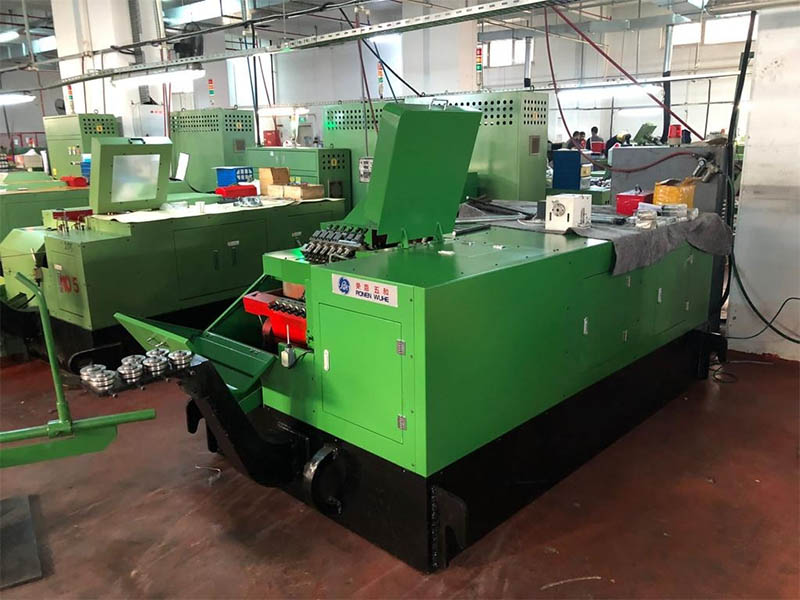

6 قالب و 6 صمولة أسفل آلة التشكيل على البارد السابقة تستخدم ستة قوالب متتالية لتشكيل السلك في صمولة. يشير مصطلح "ستة أسفل" إلى ست اللكمات التي يتم الضغط عليها في القالب من الأسفل إلى الأعلى. يمكن لهذا الجهاز تشكيل الكتلة المعدنية تدريجيًا من قطعة فارغة بسيطة إلى صامولة ملولبة نهائية.
إعداد آلة التشكيل على البارد السابقة للصامولة يعني محاذاة ست مجموعات من الأدوات. يوجد فوق كل محطة عمل قالب، وتحته يوجد ثقب. يجب أن يكون هذان الاثنان متطابقين تمامًا. يعد هذا الإعداد الدقيق أمرًا ضروريًا لإنتاج صواميل ذات جودة متسقة. بعد تنفيذ هذا الارتباط، لن تتطلب المعدات تدخلًا متكررًا ولن تكون هناك حاجة إلا إلى تعديلات طفيفة لضمان التشغيل المستمر على المدى الطويل.
أحد المكونات الرئيسية لآلة التشكيل على البارد للقالب و6 أدناه هو النظام المستخدم لنقل فراغات الصمولة بين ست محطات عمل. يجب أن تكون آلية النقل هذه موثوقة للغاية لضمان التشغيل السلس للعملية عالية السرعة. إذا كان هناك أي موقف غير متزامن، فقد يتسبب ذلك في حدوث تشويش ويؤدي إلى تلف الأجزاء.
يمكنك تكوين آلة التشكيل على البارد للمكسرات لأنواع مختلفة من المكسرات. من خلال استبدال ست مجموعات من المثاقب والقوالب، يمكن استخدام نفس الآلة لإنتاج صواميل سداسية قياسية، وصواميل سداسية للخدمة الشاقة، وحتى صواميل ذات حواف، مما يوفر مرونة ممتازة لورشة التصنيع.
| مواصفة | وحدة | 11 ب | 14 ب | 17 ب | 19 ب | 24 ب | 27B | 30 ب | 33B | 36B | 41 ب |
| محطة تزوير | لا. | 6S/7S | 6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
| ماكس قطع ضياء | مم | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| طول ركلة الخروج | مم | 20/30/40 | 20/30/40 | 25/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| يموت الملعب | مم | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| تزوير القوة | طن | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| حجم الإنتاج |
|
M3-M6 | M6-M10 | M8-M12 | M8-M14 | M10-M18 | م12-م18 | M14-M20 | M16-M22 | M18-M24 | M20-M27 |
| الإخراج | دقيقة / جهاز كمبيوتر شخصى | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| المحرك الرئيسي | حصان | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| محرك التشحيم | حصان | 1.5 | 1.5 | 1.5 | 1.5+3 | 1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
| زيوت التشحيم | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| الوزن التقريبي | طن | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
تتمثل ميزات آلة التشكيل على البارد بالقالب و 6 أدناه في أنها تحتوي على وظائف محطة شاملة وتوافق واسع للمواد. إذا كنت تريد إجراء عملية الشطب، استخدم الطراز ذو 5 محطات؛ لإنتاج أنماط مقاومة للانزلاق، ما عليك سوى التبديل إلى القالب ذو 4 محطات دون أي معدات إضافية. قالب كل محطة مستقل، وإذا تلف قالب واحد، فقط استبدله بالقالب المقابل. أنها مريحة للغاية.
