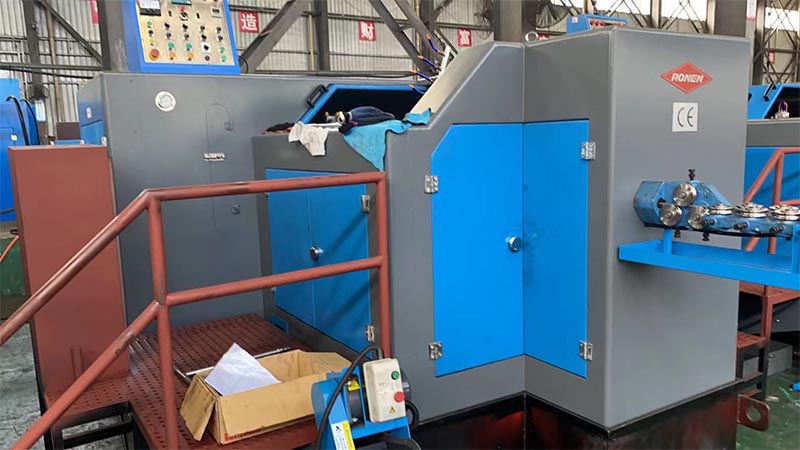

تعد آلة تشكيل البراغي ذات 3 محطات من Ronen® Cold Forging أحد الأصول الأساسية للموردين، حيث تكمل تشكيل البراغي من خلال ثلاث خطوات للتزوير على البارد: قلب الفراغ، وتشكيل الرأس، وتقليم الفائض. كل ما عليك فعله هو تحميل السلك الفولاذي، وضبط المحطة، وستعمل الآلة تلقائيًا.
تستخدم آلة تشكيل البراغي ذات 3 محطات للتزوير البارد طريقة البثق البارد لتحويل السلك المعدني تدريجيًا إلى فراغات مسامير من خلال ثلاث محطات مختلفة. كانت لمحطات العمل الثلاث مسؤوليات محددة بوضوح، وكان المنتج النهائي عبارة عن أداة فارغة برأس كامل.
آلة تشكيل البراغي ذات 3 محطات للطرق على البارد هي عبارة عن آلة تشكيل على البارد متعددة المحطات والتي تقوم بتشكيل رؤوس البراغي من خلال ثلاث عمليات متتالية. يتم نقل قطع الأسلاك الفارغة إلى ثلاثة قوالب مختلفة. في كل محطة، تضرب اللكمة الفراغ، مما يؤدي إلى تشكيل المعدن تدريجيًا وتشكيل رأس مسمار كامل في النهاية. بالمقارنة مع الآلات ذات المحطات الأقل، يمكن أن يشكل هذا أشكالًا هندسية أكثر تعقيدًا لرؤوس البراغي.
أولاً، قم بتغذية السلك من الملف إلى آلة تشكيل البراغي ذات 3 محطات على البارد. يمر السلك عبر جهاز الاستقامة للتأكد من أنه مستقيم تمامًا. ومن ثم، يتم تقطيعها إلى قطع فارغة ذات أطوال محددة بواسطة آلة القص. يعد اتساق الفراغات ذا أهمية قصوى لأنه يمكن أن يوفر الكمية الدقيقة من المعدن المطلوب لمراحل التشكيل الثلاث.
في المحطة الأولى للآلة، يتم ضغط الفراغات المقطوعة بواسطة المثقاب. تبدأ عملية الخلط الأولية هنا، حيث يتم تجميع المعدن في أحد طرفي الفراغ لتشكيل شكل أساسي خشن مُشكل مسبقًا. تستعد هذه المرحلة للتشكيل الأكثر دقة في المحطات اللاحقة.
| نموذج | وحدة | آر إن بي إف-63 إس | آر إن بي إف-83 إس | RNBF-83SL | RNBF-103S | RNBF-103L | آر إن بي إف-133 إس | RNBF-133SL | RNBF-133L |
| محطة تزوير | لا. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| قوة تزوير | كغف | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| الحد الأقصى للقطع ضياء | مم | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| الحد الأقصى لطول القطع | مم | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| معدل الإخراج | جهاز كمبيوتر شخصى / دقيقة | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| السكتة الدماغية | مم | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K. O. السكتة الدماغية | مم | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| السكتة الدماغية الرئيسية | مم | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| قوة المحرك الرئيسي | كيلوواط | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| يخفت عموما.من قطع يموت | مم | ø30x45L | ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| عموما يخفت.من لكمة يموت | مم | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| يخفت بشكل عام.من القالب الرئيسي | مم | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| يموت الملعب | مم | 60 | 70 | 70 | 90 | 94 | 110 |
110 |
110 |
| الوزن التقريبي | طن | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| ينطبق ضياء الترباس | مم | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| طول عرقوب فارغة | مم | 10-65 | 10-65 | 15-90 | 15-100 | 20-152 | 20-100 | 20-160 | 50-220 |
| يخفت عموما | مم | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
إن ميزة آلة تشكيل البراغي ذات 3 محطات على البارد هي أن أوضاع عملها قابلة للتعديل ولديها قدرة قوية على التكيف. يمكن تعديل الضغط المطبق في كل محطة عمل وموضع القالب بشكل مستقل. القالب من النوع المنفصل ولا يحتاج إلى استبدال كامل، وبالتالي توفير تكلفة القالب.
