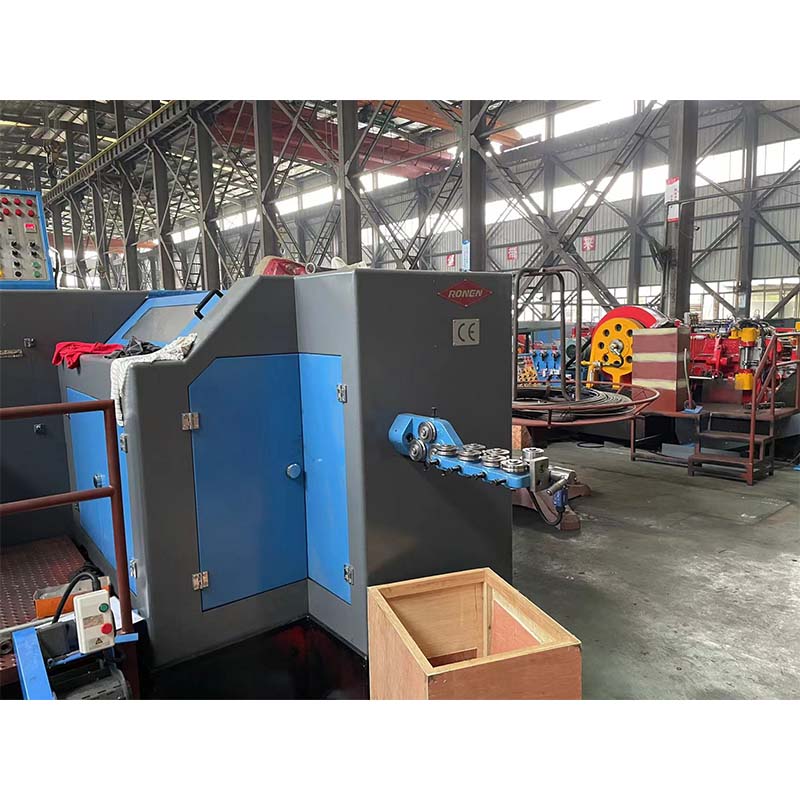

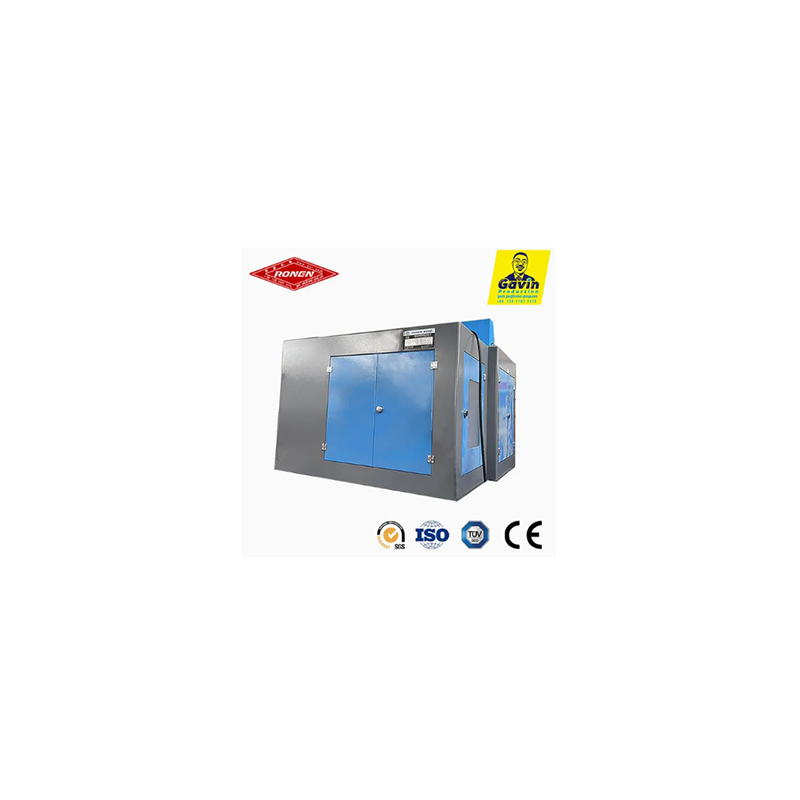

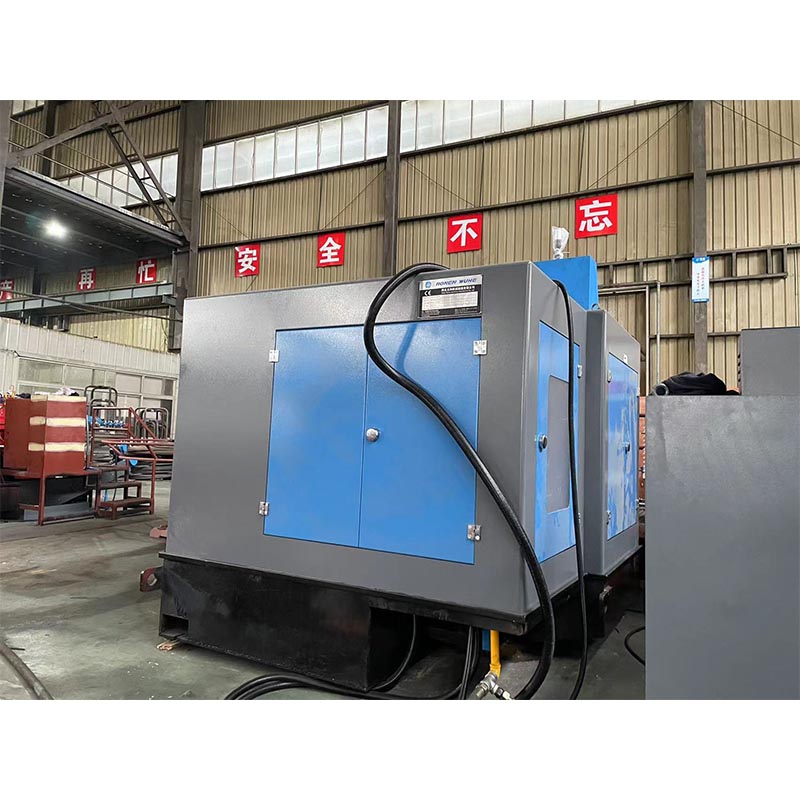

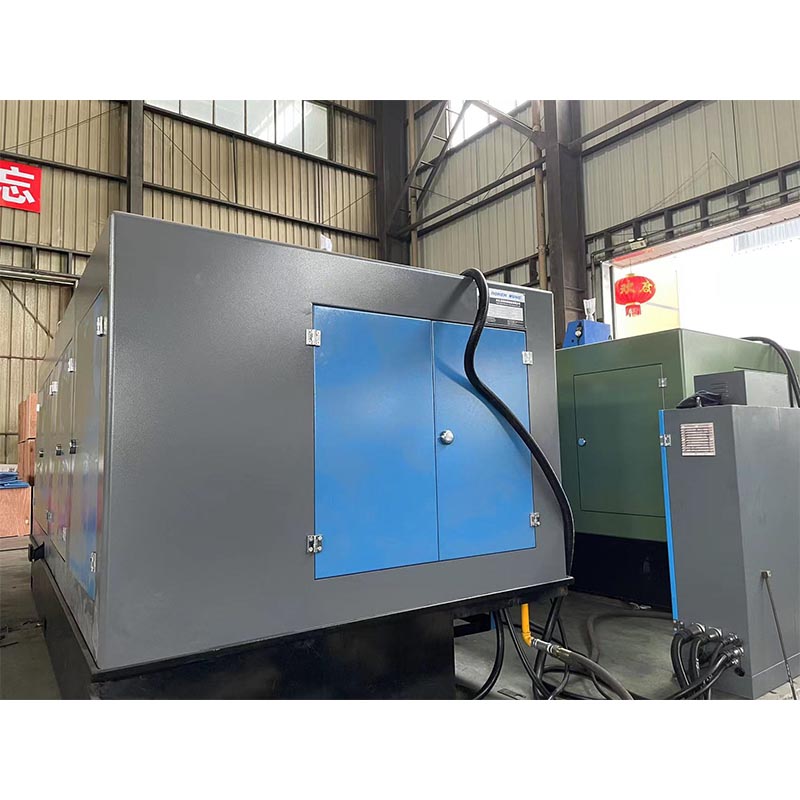

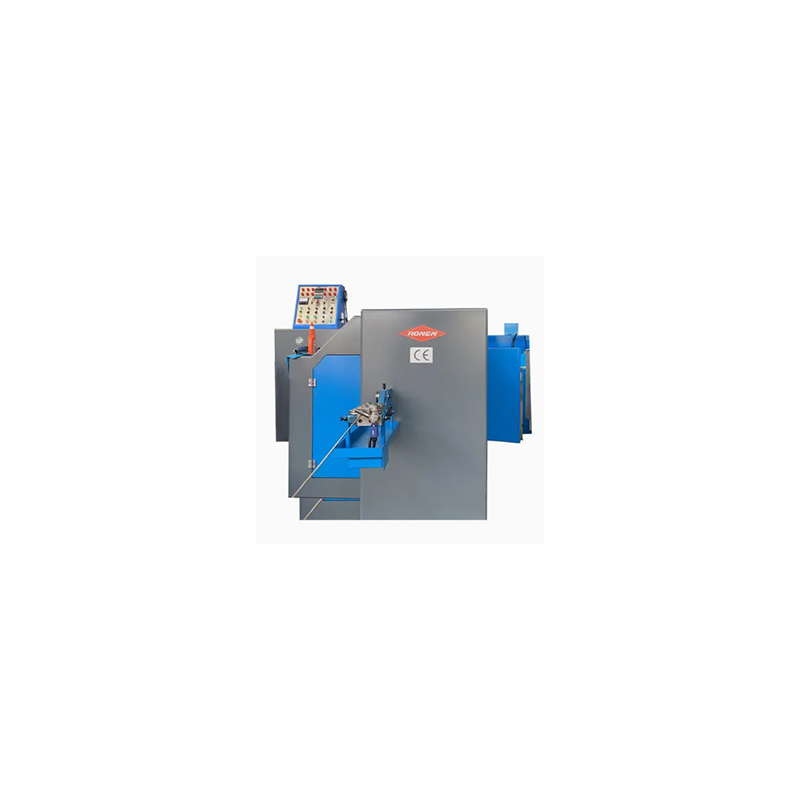

تكمل آلة تشكيل البراغي ذات 7 محطات من Ronen® Cold Forging العملية الكاملة لتصنيع البراغي على خط إنتاج واحد: تغذية الأسلاك، والقلب، وتشكيل الرأس، والتشذيب، واللولبة المسبقة، بإجمالي سبع محطات. ليست هناك حاجة لنقل المواد الخام بين الآلات.
تقوم آلة تشكيل البراغي ذات 7 محطات للتزوير على البارد بتحويل الأسلاك المعدنية إلى فراغات مسامير عالية الدقة من خلال سبع عمليات بثق باردة متتالية. يمكنها التعامل مع الأسلاك بأقطار مختلفة وإنتاج مسامير تلبي متطلبات الدقة والقوة العالية.
إن آلة تشكيل البراغي ذات 7 محطات على البارد عبارة عن آلة تزوير على البارد متطورة مصممة خصيصًا لتصنيع البراغي ذات الرؤوس المعقدة أو تلك ذات الأحجام الأكبر. إنها تخضع لسبع عمليات تزوير متتالية على قطعة سلك واحدة. تتيح هذه العملية متعددة المراحل إزاحة كبيرة للمعادن وتسمح بتكوين ميزات معقدة، مثل الأخاديد العميقة أو الأخاديد الموجودة أسفل الرأس.
تتمتع المحطات السبع لآلة تشكيل البراغي بوظائف مميزة: المحطة 1 مخصصة للتغذية والقطع؛ المحطة 2 مخصصة لتشكيل شكل الرأس في البداية؛ المحطة 3 مخصصة للتشكيل المسبق للرأس؛ المحطة 4 مخصصة لتشكيل الرأس بدقة؛ المحطة 5 مخصصة لتشكيل درجة جزء القضيب؛ المحطة 6 مخصصة لتشكيل جزء القضيب؛ والمحطة 7 للتشطيب النهائي. تتم العملية برمتها تلقائيا.
تتطلب آلة تشكيل البراغي ذات 7 محطات على البارد نظامًا دقيقًا للغاية لتغذية وقطع الأسلاك. يجب تقويم السلك بالكامل قبل أن يتم تقطيعه إلى فراغات ذات طول دقيق. يعد الحجم الفارغ المتسق أمرًا بالغ الأهمية لأنه سيتم توزيع المادة عبر مراحل تشكيل متعددة لتحقيق شكل الرأس النهائي الخالي من العيوب.
| نموذج | وحدة | آر إن بي جي-63 إس | آر إن بي إف-83 إس | RNBF-83SL | RNBF-103S | RNBF-103L | آر إن بي إف-133 إس | RNBF-133SL | RNBF-133L |
| محطة تزوير | لا. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| قوة تزوير | كغف | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| الحد الأقصى للقطع ضياء | مم | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Max.cui-off طول | مم | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| معدل الإخراج | جهاز كمبيوتر شخصى / دقيقة | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O. السكتة الدماغية | مم | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K. O. السكتة الدماغية | مم | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| السكتة الدماغية الرئيسية | مم | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| قوة المحرك الرئيسي | كيلوواط | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| يخفت عموما.من قطع يموت | مم | ø30x45L |
ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| عموما يخفت.من لكمة يموت | مم | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| يخفت بشكل عام.من القالب الرئيسي | مم | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| يموت الملعب | مم | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| الوزن التقريبي | طن | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| ينطبق ضياء الترباس | مم | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
8-12.7 |
8-12.7 |
| طول عرقوب فارغة | مم | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| يخفت عموما | مم | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
نقطة البيع الأساسية لآلة تشكيل البراغي ذات 7 محطات على البارد هي "المعالجة متعددة المحطات خطوة بخطوة"، والتي تمكن من إنتاج مسامير هيكلية معقدة بدقة عالية للغاية. تعمل محطات العمل السبعة على تشكيل وتحسين تدريجيًا، مما يضمن ترتيب كل التفاصيل بشكل صحيح. التركيز بين الرأس والعمود جيد للغاية.
