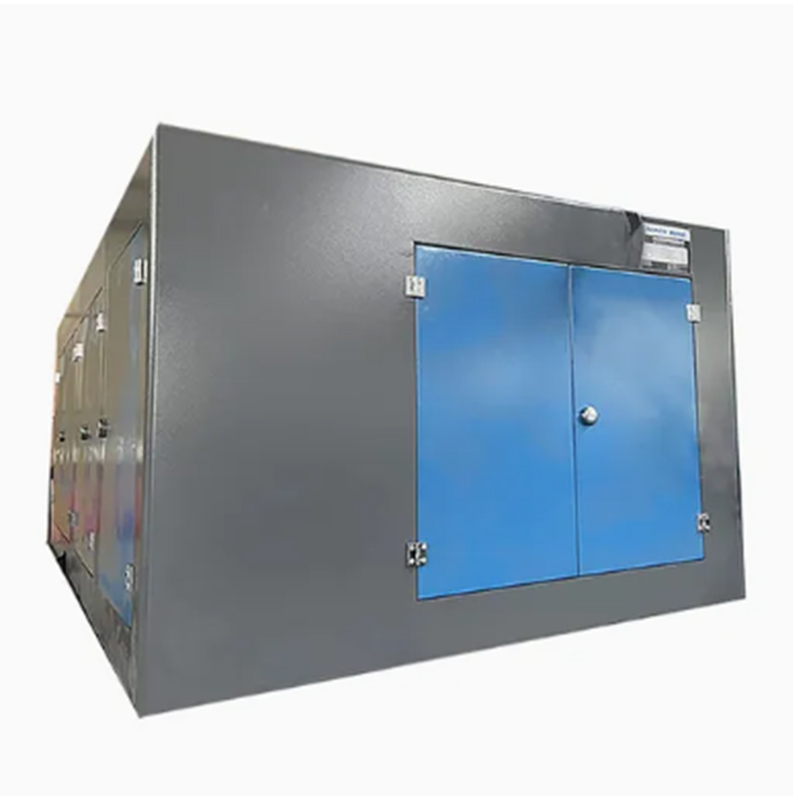

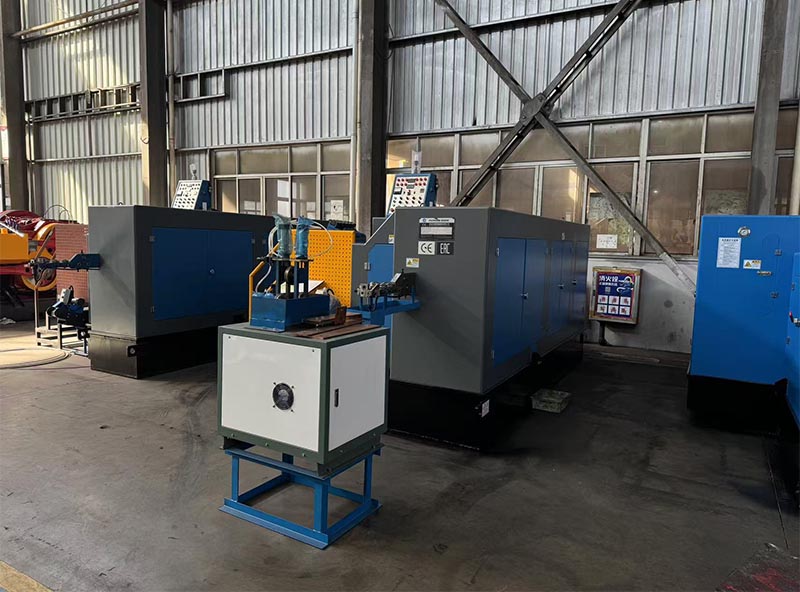

تنتج شركة Ronen®، الشركة المصنعة، ماكينة تصنيع البراغي الأوتوماتيكية ذات 4 قوالب و4 نفخ، والتي تشكل فراغات البراغي من خلال أربع خطوات للقالب وأربع عمليات تزوير: قطع الأسلاك، والقلب، وتشكيل الرأس، والتشذيب النهائي. يحتاج المشغلون فقط إلى فحوصات عرضية للمخرجات، وليس مراقبة مستمرة.
تستخدم آلة تصنيع البراغي الأوتوماتيكية ذات 4 قوالب و4 نفخ أربع مجموعات من القوالب وأربع عمليات ختم متتالية لتحويل الأسلاك المعدنية تلقائيًا إلى فراغات مسامير. أثناء عملية الإنتاج، لا حاجة للعمال للتدخل. ستكمل الآلات العملية بأكملها بنفسها.
تقوم آلة تصنيع البراغي بمعالجة السلك المعدني إلى براغي في أربع خطوات. فهو يقطع جزءًا من السلك المعدني ثم يغذيه في أربع محطات. في كل محطة، سوف تقوم المثقاب بالضغط على السلك المعدني لتشكيل أجزاء مختلفة من الترباس، مثل رأس الترباس أو طرف الترباس. في النهاية، يتم إنتاج الترباس النهائي.
ضع ملفًا من الأسلاك الفولاذية في آلة تصنيع البراغي الأوتوماتيكية ذات 4 قوالب و4 نفخ. أثناء المعالجة، تقوم الآلة أولاً بتسوية السلك الفولاذي، ثم تقطيعه إلى أطوال محددة مسبقًا، وأخيرًا تشكيله من خلال المعالجة المستمرة لتصنيع البراغي النهائية. تم تصميم هذه العملية الآلية لإنتاج كمية كبيرة من البراغي بكفاءة. تجمع هذه العملية بين ما كان عبارة عن خطوات منفصلة متعددة في عملية مستمرة على جهاز واحد.
آلة تصنيع المسامير سوف تقوم بتغذية المواد مباشرة. يقطع القالب الأول السلك ويشكل الشكل الأولي للرأس. القالب الثاني يشكل الرأس بشكل أكثر وضوحًا (مثل حواف الرأس السداسي). يقوم القالب الثالث بمعالجة جزء القضيب (خطوات بسيطة أو تقليل القطر). القالب الرابع ينهي الرأس وجزء القضيب، وأخيرًا، يتم إرسال الفراغ النهائي تلقائيًا إلى الخارج.
| نموذج | وحدة | DBF-64S | DBF-64SL |
DBF-84S |
DBF-104S |
DBF-104L |
DBF-134L |
DBF-134L |
| محطة تزوير | لا. | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| قوة تزوير | كغف | 35.000 | 40.000 | 60.000 | 80.000 | 80.000 | 120.000 | 120.000 |
| الحد الأقصى للقطع ضياء. | مم | F8 | F8 |
Φ10 |
F12 |
F12 |
F15 |
F15 |
| الحد الأقصى لطول القطع | مم | 80 | 105 | 115 | 135 | 185 | 190 | 265 |
| معدل الإخراج | جهاز كمبيوتر شخصى / دقيقة | 140-210 | 130-200 | 120-180 | 90-140 | 80-130 | 75-110 | 50-80 |
| P.K.O. السكتة الدماغية | مم | 12 | 15 | 18 | 30 | 30 | 40 | 40 |
| K. O. السكتة الدماغية | مم | 70 | 90 | 92 | 118 | 160 | 175 | 225 |
| السكتة الدماغية الرئيسية | مم | 110 | 136 | 160 | 190 | 262 | 270 | 380 |
| قوة المحرك الرئيسي | كيلوواط | 15 | 15 | 22 | 30 | 30 | 37 | 37 |
| يخفت عموما.من قطع يموت | مم | Φ30*45 لتر | Φ30*45 لتر |
Φ50 * 50 لتر |
Φ45*59 لتر |
Φ45*59 لتر |
Φ63*69 لتر |
Φ63*69 لتر |
| عموما يخفت.من لكمة يموت | مم | Φ40*90 لتر |
Φ40*90 لتر |
Φ45*125 لتر |
Φ53 * 115 لتر |
Φ53 * 115 لتر |
Φ60*130 لتر |
Φ60*229 لتر |
| يخفت بشكل عام.من القالب الرئيسي | مم | Φ50 * 85 لتر |
Φ50 * 110 لتر |
Φ60*130 لتر |
Φ75*135 لتر |
Φ75*185 لتر |
Φ86 * 190 لتر |
Φ86 * 305 لتر |
| يموت الملعب | مم | 60 | 60 | 70 | 90 | 94 | 110 | 110 |
| الوزن التقريبي | طن | 8 | 10 | 14 | 18 | 21 | 28 | 33 |
| ينطبق ضياء الترباس | مم | 3-6 | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
| طول عرقوب فارغة | مم | 10-65 | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 |
| يخفت عموما. | مم | 5300*3000*2300 | 5500*3100*2300 | 6500*3200*2500 | 7400*3500*2800 | 9000*3500*2900 | 10000*3800*2900 | 11000*3800*3000 |
نقطة البيع لآلة تصنيع البراغي الأوتوماتيكية 4 Die 4 Blow Bolt هي "تلقائية بالكامل + تشكيل أربعة قوالب". إنه فعال للغاية ويوفر العمالة. من منظور تأثيرات العملية، يمكن لعملية النفخ ذات الأربعة قوالب أن تنتج منتجات بدقة أعلى من عملية النفخ ذات القالبين من خلال التحكم في القالب بشكل أكثر دقة. يكون الانتقال القوسي لرأس مسمار الرأس المستدير موحدًا ومستمرًا دون انحراف واضح؛ الهيكل السداسي لمسمار الرأس السداسي متماثل بشكل جيد، ويمكن التحكم في خطأ الأبعاد لكل جانب. ليست هناك حاجة للطحن اللاحق، ومعدل النفايات أقل.
